UYGULAMA 10. Sayı (Eylül Ekim 2007)

İsviçreli bir medya grubu için tasarlanan altı katlı bina, önemli bir konumda olan eski şehir merkezi ile tren istasyonu arasındaki caddede yer alıyor.
Binanın büyük bir kütlesi olmasına rağmen cam cepheleri sayesinde, farklı biçimsel özelliklere sahip çevre binalara şaşırtıcı bir biçimde uyum sağlıyor.

Binanın zemin katında doğu-batı yönünde uzanan pasaj yeni bir yaya yolu oluşturuyor. Pasajın doğu yönündeki girişi, zemin kat cephesinin dışa doğru genişletilmesiyle; batı yönündeki girişi ise cephede bina yüksekliği boyunca bir girintinin tasarlanmasıyla belirtilmiş. Binanın ortasında yer alan mekanların gün ışığından faydalanmasını sağlayan iki adet avlu mevcut. Zemin katta bir kitapevi ve bir lokanta, ara katlarda ofis ve üst katta ise konut birimleri yer alıyor.

Projenin en ayırt edici özelliği, her bir kat yüksekliğinde yatay cephe elemanlarıyla ayrılmış çift kabuklu cam cephe sistemi. İç kabukta yer alan kızıl kahve renkli liflevha kaplama, bazı durumlarda dışarıdan net bir biçimde görülebiliyor, diğer durumlarda ise çevre binaların görüntülerinin yansıması nedeniyle görülemiyor. Bu özel etki, dış kabukta yer alan lamine camın 600 ¡C sıcaklık altında bir kalıpta bükülmesi ve eğik kare kesitli profillere tespit edilmesiyle elde edilmiş.

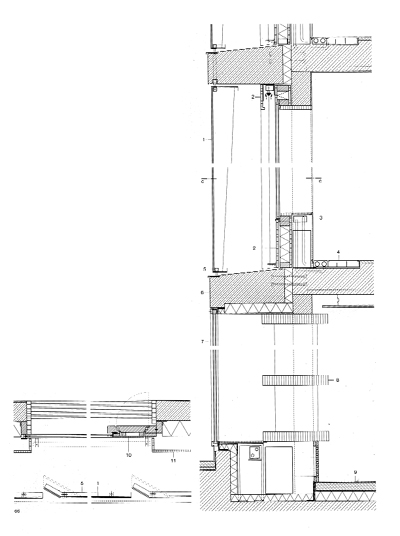

Düşey Kesit / Yatay Kesit Ölçek 1:20

1.Eğik lamine cam: 2x8 mm sertleştirilmiş cam

2. Kızıl kahve renkli liflevha

3. Isıtma sistemi döşem kapağı, delikli çelik levha

4. Isıtma sistemi ve elektrik sistemi döşem kanalı

5. 40 / 40 mm, paslanmaz çelik profil

6. Prekast betonarme cephe elemanı, kum püskürtülmüş, sıvı poliüretan ile sızdırmazlık sağlanmış

7. Çift cam: 2x8 mm sertleştirilmiş cam arası 16 mm boşluk

8. Ahşap kompozit levha

9. Döşeme sistemi:

- 5 mm mineral esaslı derzsiz döşeme kaplaması

- 90 mm çimento esaslı şap

-Ayırıcı katman

- 100 mm ekstrüde polistiren ısı yalıtım levhası

- Betonarme döşeme plağı

10.Açılabilir kepenk, kızıl kahve renkli liflevha

11.20 mm kızıl kahve renkli liflevha havalandırma boşluğu

160 mm mineral esaslı ısı yalıtım malzemesi

200 mm prekast beton

10 mm sıva
