Torre Cube Binası (Guadalajara / Meksika)

11. Sayı (Kasım Aralık 2007)

Torre Cube Binası (Guadalajara / Meksika)

Torre Cube, 16 katlı ve 58 metre yüksekliğinde üç adet betonarme çekirdeği olan bir bina.

Düşey sirkülasyon sistemleri ve servis sistemlerini barındıran betonarme çekirdekler, ön gerilmeli döşeme plaklarından gelen yükleri, çelik konsol kirişlerle taşıyan büyük kolonlar olarak işlev görüyorlar. Ofis mekanları üç yönden, döşeme alınlarına tespit edilen tam kat yüksekliğinde cam kaplamayla çevrili. Kolonların yer almaması nedeniyle görüş alanının engellenmediği bu mekanlar 100 ila 200 metrekarelik alan birimlerinde satışa sunulmuş. Cam kaplamanın dış yüzeyinde, ofis mekanlarının aşırı ısınmasını engelleyen, ısıl işlem görmüş ahşap şeritlerden oluşan güneş kontrol elemanı yer alıyor. Bazı ahşap şeritler çelik çerçeve içine yerleştirilmiş; ve bu sürgülü birimler yana doğru kaydırılabiliyor. Bu amaç için, cam kaplama ile güneş kontrol elemanları arasındaki alana cam kapılar ile geçiş sağlanmış. Ahşap şeritlerin aralarındaki boşluklar bu alanda havalandırmayı sağladığından klima sistemine ihtiyaç duyulmuyor. Betonarme çekirdekler arasında bina yüksekliği boyunca uzanan bir atrium yer alıyor. Caddeden bir dış merdiven ile doğrudan atriuma geçiş verilmiş. Asansörler çekirdek içinde düşey sirkülasyonu sağlayarak farklı katlardaki ofis mekanlarına hizmet ediyor. Atriuma bakan iç cepheler korkuluk yüksekliğine kadar kontrplak ve camla kaplanmış. Her bir ofis kanadında çeşitli yüksekliklerde bazı katlar boş bırakılarak atriuma doğal ışık girişi sağlanmış ve doğal havalandırma sistemine destek verilmiş. Bu tasarım, aynı zamanda binanın heykelvari karakterini de vurguluyor. Çatı alanlarına ek olarak bu alanlarda kamusal teraslar da tasarlanmış.

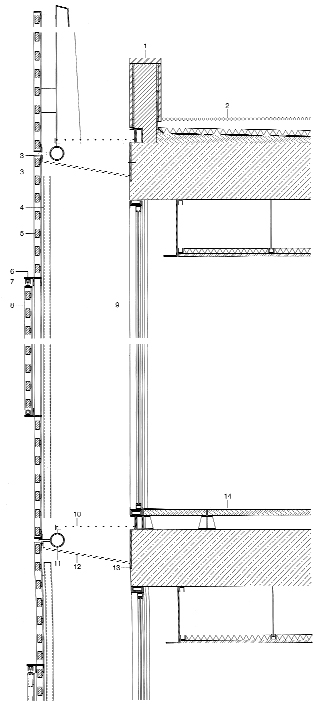

Sistem Kesiti  Ölçek 1:20

1.40 mm doğal taş harpuşta

2.Çakıl tabakası

40 mm ısı yalıtım malzemesi

İki tabaka bitümlü su yalıtım malzemesi

Eğim betonu

420 mm betonarme çatı taşıyıcı sistem bileşeni

12.5 mm alçı plak asma tavan

3. 50.8 / 50.8 / 50.8 mm çelik köşebent

4. ¿ 48.3 / 5.54 mm çelik boru askısı

5. 28 / 60 mm ısıl işlem görmüş ahşap şerit

6. Çerçeve: 6 mm kaynaklı çelik levha

7. Sürgülü bölme yatağı ve rayı

8. 38 / 38 / 4.8 mm çelik köşebent

9. Alüminyum çerçeveli 6 mm cam

10.Bakım için geçit: galvanize çelik kafes

11.¿ 102.9 mm çelik boru

12.Çelik destek

13.200 / 270 / 6 mm çelik ankraj plakası

14.120 mm boşluklu döşeme sistem
