38 katlı yönetim binası, Münih’in kuzeyinde yer alan Olympic Park, televizyon kulesi ve yüksek katlı BMW binasına oldukça yakın ve göze çarpan bir yerde inşa edilmiş.146 metre yüksekliğiyle kentin en yüksek ofisi olma özelliğine sahip. Münih’in çevresindeki ana trafik arterlerinden biri olan orta çevre yolunda, kent merkezinin kenarında yer alıyor. Yeni yüksek katlı blok yandan dört ila sekiz katlı ofis alanlarından oluşan bir yerleşke şeridi ile kuşatılmış. Bunlar birbirleriyle, gürültüye karşı koruyucu bir kalkan işlevi gören eğri formda bir çatı ve saydam duvarlar ile birleştirilmiş. Diğer bir tarafta ise 139 adet konut birimi içeren bir bina yer alıyor. Bu topluluk, açık alanlarında çam ağacı dikilmiş olan merkezi bir bulvar ile tamamlanmış.
Binanın tüm cephesi çift camdan oluşan tek bir tabaka. Yuvarlatılmış cam köşeler binaya kendine has bir özellik kazandırıyor. Cephenin düz yüzeyi, binanın cephesine paralel olarak dışa doğru uzatılabilen dairesel formda havalandırma elemanlarından oluşan bir ızgara örüntüsü ile canlandırılmış. Havalandırma elemanları, çalışma saatleri sırasında açıkken, cephede düzensiz bir görüntü oluşturuyor. Mevcut bina için özellikle geliştirilen motor ile çalışan pencere birimleri bireysel olarak açılabilerek ofis mekanlarında doğal havalandırma da sağlıyor. Cephedeki güneş kontrol camları iç ortamda istenilmeyen aşırı ısınma durumunu da önlemeye yardımcı oluyor. Ek olarak içte bulunan stor, ofis personelinin ışığın girişini kontrol etmesini sağlıyor. Betonarme bir merkezi çekirdek, kolon ve döşeme plaklarından oluşan taşıyıcı sistem bütün yükü zemindeki radye temel plağına iletiyor. Zemin katta resepsiyonun ve asansörlerin yer aldığı geniş bir giriş bulunuyor. Binanın en üst katında tasarlanan özel alandan -havanın açık olduğu günlerde- sanki göz seviyesindeymiş gibi Alp Dağları’nın nefes kesen görüntüsü görülüyor.

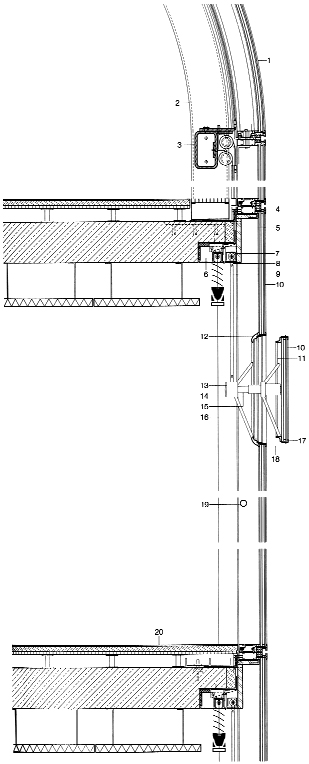

Kesite ait detaylar / Ölçek 1:20
1)Eğrilikli çift cam (12 mm lamine güvenlik camı + 12 mm boşluk + 12 mm lamine güvenlik camı (U=1.4 W/m2K)
2) 250/100/12.5 mm çelik kiriş
3) 250/150/16 mm çelik profil
4) Ekstrüde alüminyum cephe profili
5) Yangına dayanıklı bölme
6) Stor için motor
7) Dışa doğru uzatılabilen pencere için motor
8) Bağlantı elemanı
9) Çevirme mili
10)Güneş kontrol çift camı, doğal renkli (8 mm sertleştirilmiş cam + 16 mm boşluk + 10 mm sertleştirilmiş cam (U=1.2 W/m2K)
11)Dışa doğru uzatılabilen pencere, 729 mm cam boşluğu, 265 mm derinlik
12)Pencere doğraması
13) Şanzıman
14) Şanzımanda sızdırmazlığı sağlayan malzeme
15)Çelik mil
16)Koruyucu derz
17)22 mm genişliğinde alüminyum çerçeve(Camın tespiti için)
18)20 mm genişliğinde silikon kesit (Pencereyi sabitlemek için)
19)50 mm boru
20)150 mm boşluklu döşeme konstrüksiyonu
