Katılımcı Tasarım Süreci ile Yüksek Değerli Mimariye Ulaşmak: Dali Müzesi

Katılımcı Tasarım Süreci ile Yüksek Değerli Mimariye Ulaşmak: Dali Müzesi

22 Kasım 2013 | UYGULAMA
47. Sayı (Kasım-Aralık 2013)

Novum Yapı Sistemi: Serbest Form Sistemi (İng. Free Form – FF System), serbest yüzey form mimarisi için ticari olarak erişilebilir ilk standart sistem. Çift düğüm teknolojisi kirişlerin burkulmasını hesaplayabiliyor. Bu sayede standart bileşenler ile kompleks formlar oluşturuluyor.

Novum Cam Cephe Sistemi:
Kenar Kenetli Cam Sistemi (İng. Edge Clamped Glass-ECG System) ile cam yüzey dalgalanıyor gibi gözüküyor ve modern bir tasarım estetiği sunuyor. Bu sistem, düzlemlerdeki açısal değişiklikler için son derece uygun. Kenetli montaj kolayca ayarlanabiliyor ve hızlı montaj için ideal.

Novum Proje Kapsamı

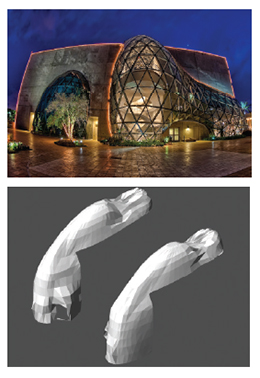

Yeni Dali Müzesi’nin mimari tasarımı HOK Mimarlık’tan Yann Weymouth tarafından yapılmış ve Novum Structures tarafından hayata geçirilmiş. Binanın sembolü haline gelen serbest cam strüktürlerin mühendislik, üretim ve uygulaması Novum Structures tarafından gerçekleştirilmiş. Dali’nin eserlerinden esinlenerek “Igloo” ve “Enigma” ismi verilen ve Dali’nin meşhur “Persistence of Memory” eserindeki saatler gibi binanın üzerinden eriyen iki adet etkileyici cam ışıklığı 1,062 adet üçgen cam panelden meydana geliyor. Cam strüktürdeki her panel birbirinden farklı tasarlanmış. Bu sayede bina, St. Petersburg’un sahil şeridinde çok özgün bir görüntü oluşmasını sağlıyor.

“Enigma” ve “Igloo” strüktürleri, mimar tarafından tasarlandığı üzere, dikdörtgen binanın üzerini ve iki tarafını saran iki organik form oluşturuyor. Sürecin zor kısmı, bu formu cam ve serbest form kirişler için uygulanabilir üçgenlere ayırmak olmuş. Üçgen geometriler için en iyi senaryo, aynı cam formu ve eşit kiriş uzunlukları kullanılması. Bu sayede yapı maliyet ve üretim için ideal duruma getiriliyor. Serbest forma sahip şekillerde eşit parçalar yaratmak imkansız olduğu için amaç, cam panelleri ve kirişleri olabildiğince birbirine yakın boyutlara getirmekti. Bir formu otomatik olarak üçgenlere ayıran birçok bilgisayar programı bulunuyor fakat hiçbiri bu binadaki gibi karışık bir form ile çalışamıyor ya da ayırma esnasındaki kontrolü sağlayamıyor.

Novum’un çözümü ise formu yaklaşık olarak eşit parçalara ayıracak dairesel bir diziliş oluşturmak ve sabit aralıklarla bölümlendirerek dikdörtgenlerden oluşan bir ağ yaratmaktı. Bu dikdörtgenler daha sonra kesişim ve orta noktalarından çapraz dikişleme yapılarak üçgenlere ayrılmış.


Müzenin paha biçilemez sanat koleksiyonunun fırtınalardan korunmasını garantiye almak ve cam cephenin yerel yönetimden “Miami-Dade Notice of Approval” onayını almak için Novum sıkı bir süreçten geçmiş. Cam konfigürasyonu, cam panel kalınlığı, ara katmanlar ve destek sistemi mecburi gereklilikleri sağlayacak şekilde seçilmiş. Önerilen sistem birleşimi için sertifikalı laboratuvar tarafından bir test modeli yapılmış. Yoğun fırtına etkisini temsil eden büyük ve küçük çarpma etkileri, su geçirimi ve döngüsel testler uygulanarak yapının yeterliliği kanıtlanmış.

Novum’un serbest form sisteminin kompleks geometrisi, uygulama aşamasındaki en zor konu olmuş. Yapısal sistem 3,000 özgün çelik parçasından oluşuyor. Birbiriyle aynı olan iki çelik bileşeni bulunmuyor. Her yapısal boru, imal edilmiş bileşen ya da cam paneli sadece tek bir noktada kullanılmış.
Mühendislik süreci kompleks olduğundan üretim, nakliye ve sevkiyatı son derece hassas kontrol ve koordine edilmiş. Global Novum takımı, yapının zamanında tamamlanması için bileşenlerin tasarımı, mühendisliği, üretimi, galvanizi, boyanması, nakliyesi, sevkiyatı ve uygulamasını çok yakından koordine etmiş.


Novum Tasarım Desteği
Novum, tasarım süresince proje ekibiyle uyumlu bir şekilde çalışarak ve sürekli detay maliyet analizleri yaparak istenen tasarımın, hedeflenen bütçe içerisinde hayata geçirilmesini sağlamış.

Mimarın Özgün Tasarım Görüşü
Özgün bir cam yapının ön bütçesini nasıl çıkartıyorsunuz ve inşaat dokümanları boyunca bu bütçeyi nasıl %100 olarak sağlıyorsunuz?

Adım 1-Formun Normalleştirilmesi:
Novum, hem mimarın özgün fikrini koruyan hem de pratik bir yapı yaratılması için proje başından itibaren mimar ile beraber çalışmış.

Adım 2-Hedef Bütçe Oluşturulması:
Novum, orijinal form üzerinden hedeflenen birim fiyatları oluşturmuş. HOK, belirlenen birim fiyata göre yüzey alanını artırarak toplam bütçe hedefini belirlemiş.
Novum, orijinal forma göre yüzey alanı için 1.755 $/m2 birim fiyat önermiş.
Bu birim fiyatı dikkate alarak HOK, toplam bütçeyi 4.2-4.5 milyon Dolar’da sınırlamak amacıyla yüzey alanını 2500 m2’ye kadar artırabilmiş.

Adım 3-İdeal Formun Oluşturulması:
Novum, tasarlanan mimari formu kendi programında çalıştırabilmek amacıyla Rhinoceros NURBS yazılımı kullanarak elektronik ortamda dönüştürmüş.

Çözüm Geliştirme
Novum, aşağıdaki araçları kullanarak hedeflenen bütçe içerisinde tasarımın uygulanmasını sağlamış:

  • Yapısal Geometri: Verimli bir yapısal destek sistemi oluştururken cam panellerin form ve boyutlarının en uygun hale getirilmesi
  • Yapısal Analiz: Camın kalınlığı ve konfigürasyonu belirlemek amacıyla sonlu eleman analizi kullanılmış. Destek sisteminin eleman boyutları analiz edilerek uygun bir şekilde çevreleyen sınır şartlarına entegre edilmiş.
  • Bağlantı: Yapısal elemanlar arasında ideal bağlantı tipleri ve stratejileri geliştirilmiş.
  •  Detaylandırma: Konu hedeflenen bütçeyi korumak olduğunda “Şeytan ayrıntılarda gizlidir”.



İdeal Formun Oluşturulması

Son Fiyatlandırma
Model ve fiyat sonlandırılmış. Toplam bütçe teklifi 4.2 milyon Dolar olarak belirlenmiş, hedeflenen 4.5-4.2 milyon aralığının alt sınırında kalıyor.

Uygulama
Önerilen sistem birleşimi için sertifikalı laboratuvar tarafından bir test modeli yapılmış. Yoğun fırtına etkisini temsil eden büyük ve küçük çarpma etkileri, su geçirimi ve döngüsel testler uygulanarak yapının yeterliliği kanıtlanmış.

Novum, yapısal Serbest Form Sistemi (Free Form System)’nde kullanılan çelik boru ve düğümleri Menomonee Falls Wisconsin’de bulunan gelişmiş tesislerinde üretiyor.

Novum’un serbest form strüktürünün uygulanması kompleks geometrisi ve karışık biçimi nedeniyle oldukça zorlu. Yapısal sistem 3,000 özgün çelik parçasından oluşuyor. Birbiriyle aynı olan iki çelik bileşeni bulunmuyor. Her yapısal boru, imal edilmiş bileşen ya da cam paneli sadece tek bir noktada kullanılabiliyor.

Eğrilik çalışması sonucunda üçgen
cam panellerin kullanılması gerekiyor.

Bitiş
Dali’nin eserlerinden esinlenerek “Igloo” ve “Enigma” ismi verilen ve Dali’nin meşhur “Persistence of Memory” eserindeki saatler gibi binanın üzerinden eriyen iki adet etkileyici cam ışıklık, 1,062 adet üçgen cam panelden meydana geliyor.
