UYGULAMA 8. Sayı (Mayıs Haziran 2007)

Hamburg Üniversitesi Hukuk Fakültesi’nin yeni kütüphanesi, küçük bir "Kitap Kulesi" olarak tasarlanmış ve mevcut binaya cam bir atrium vasıtasıyla bağlanmış.
Giriş, Hukuk Fakültesi’nin ana girişinden sağlanıyor. İki bina, sıcağı geçirmeyen ve pasif enerji konsepti içindeki ana elementi oluşturan asansör ve merdiven boşluğu aracılığıyla birbirine bağlı. Seminer odaları ve vestiyerler en alttaki giriş katında, kütüphane ise üst katlarda bulunuyor.

Araştırma sistemleri avluya bakan açık galerilerle aynı yere kurulmuş. Okuma masaları ön cephe boyunca, kitap rafları yangın duvarının önünde iç kısmı kaplıyor. Dış cephe ışık değişim açılarına sahip olup, binanın genel görünümünü değiştiren farklı renklerdeki cam pencerelerle kaplı. Gündüz renk etkisi, kütüphane içerisindekiler tarafından güçlü şekilde hissediliyor. Gece ise tüm bina sarı-turuncu ışıkla parlıyor. Uç duvarlar ve kuzey duvarının cepheleri, termal olarak bağımsız iskeletli yapılar olma özelliğine sahip. Uç duvarlardaki üstten menteşeli pencere çerçeveleri doğal havalandırmaya yardımcı oluyor. Farklı renklerdeki camlar (sarının iki tonu ve turuncunun iki tonu) iç kısımdaki ısı yayılımının etkisini azaltıyor ve çeşitli çalışma alanlarına, dışarısının farklı manzaraları ile kendine özgü bir karakter veriyor.

Dıştaki bazı geniş şeritli camlar, cephedeki yansımayı azaltmak amacıyla kumlanmış. Güneye bakan duvar, yalıtımlı yangın duvarından 20 cm sarkık, cam perde duvardır. Bu cephe, kollektör cephe gibi davranarak dış havayı, havalandırma amaçları için binaya girmeden önce, ön ısıtmaya tabi tutuyor. Bitişik villaya bakan cephede, ormanlık alan görünümü yaratmak amacıyla, kumlama ile yeşil renkli cama yapay ağaç motifleri uygulanmış. Binaya güneş ışınları geldikçe, camın arkasındaki yalıtımda gölgeler değişiklik göstererek sürekli değişken bir izlenim sağlıyor.

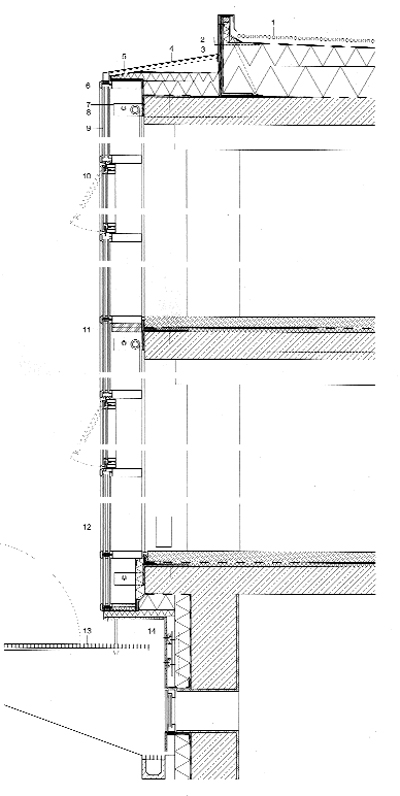

Doğu Cephesi Kesiti (Ölçek 1:20)

1.50 mm çakıl 10 mm katran sızdırmaz tabakalar maksimum 360 mm meyilli termal yalıtım (Sıkışmaya dayanıklı, buhar bariyeri yarı mamul önceden  hazırlanmış zemin, 180 mm yarı mamul beton)

2.Acil taşma (Paslanmaz çelik)

3.500/100/4 mm çelik dirsek

4.3 mm alüminyum levha (Ses geçirmeyen kaplama ile)

5.Isıya dayanıklı termal yalıtım

6.Cephe sütunu (Bağlama ve kaplama çıtası ile 205/50 mm alüminyum

profil, termal olarak bağımsız)

7.Zeminin sonuna cephe sütunu bağlantısı

8.Elle çalıştırılan kumaş stor perde

9.Çift cam (12 mm lamine güvenlik camı, dışta kısmı kumlama, içte solar-kaplama + 18 mm boşluk + 10 mm lamine güvenlik camı, dışta kısmen şeffaf seramik frit, içte letteringli yapışkan folyo)

10.Üstten menteşeli pencere (Elektrikle çalışan, solar camlı alüminyum profil:  8 mm sertleştirilmiş cam + 16 mm  boşluk + 6 mm sertleştirilmiş cam)

11.2x20 mm yangın batts dolgulu yanmaz metal panel

12.Cephe sütunu (170/50 mm T-kesit haddelenmiş alüminyum profil)

13.Kaldırma rayı elemanı

14.12 mm fiber-zamklı levha

Bölüm ölçeği: 1:750

Yaz Havalandırması Diagramı

Atrium Tepe Camı Kesiti

1.Köşe panel (2 mm termal olarak yalıtılmış paslanmaz çelik sac)

2.Güneşten korunma camı (10 mm sertleştirilmiş cam + 16 mm boşluk + 16 mm sertleştirilmiş cam)

3.Destek, 60 mm T-kesit çelik

4.UV-geçirmez yalıtım maddesi (EPDM’ye uygun, paslanmaz çelik ve cama yapışıyor)

5.Kablo sabitleme noktası (Temizlik için)

6.Çelik I-kesit, (160 mm derinliğinde)

7.Havalandırma panjurları (Elekrikle çalışan, 24 mm çift pencere camı ile)

8.Cepheden ön ısıtılmaya uğramış havanın alınması için açıklık

9.Çift cam (8 mm, dışında kumlama yapılmış şeritler, içinde ağaç motifleri olan, sertleştirilmiş cam + 24 mm  boşluk + dışında şeffaf seramik füzyon rengi kaplanmış ile 6 mm yüzdürme cam)

10.Dirseklerle sabitlenen cephe sütunu Bağlama ve kaplama çıtası ile 107/50 mm alüminyum profil (Termal olarak bağımsız)

11.Havalandırma açıklığı  (Böceklere karşı telli pencere ile)
