17 Eylül 2012 | UYGULAMA 40. Sayı (Eylül-Ekim 2012)

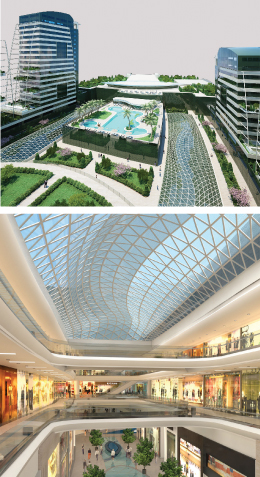

Akasya Acıbadem projesinde yer alan alışveriÅŸ merkezinde iki adet serbest formlu ışıklık yer alıyor. Toplam 2280 metrekarelik bir alanı kaplayan 15x73 metre ebatlarındaki ışıklıkların imalatı ve montajı ise Novum Structures tarafından gerçekleÅŸtiriliyor…
Konsept Tasarımı DDG (ABD) ve uygulama projeleri Ömerler Mimarlık tarafından hazırlanan Akasya Acıbadem Projesi’nde iki adet serbest formlu ışıklık yer alıyor. Akasya AVM projesi kapsamındaki serbest form ışıklıklar Novum Structures firması tarafından yapılıyor.

Söz konusu ışıklıklar gelişmiş ülkelerde dahi yeni sayılacak, ileri mühendislik ürünü bir sistemle inşa ediliyor. Üç boyutlu, organik bir geometriye sahip ışıklık, çelik makaslar kullanılmaksızın 15 metre açıklığı tek cidarlı ve üçgenlerden meydana gelmiş homojen bir karolaj ile oluşturulan çelik taşıyıcı sistem tarafından destekleniyor. İki ışıklığın toplam yüzeyi 2280 metrekare. Her ışıklığın ebadı yaklaşık 15x73 metre.

Uluslararası bir firma olan Novum Structures, bu proje için farklı ülkelerdeki firmalarını işin farklı disiplinlerini gerçekleştirmek için kullanıyor. İşverenle sözleşme yapan taahhüt firması Novum Structures Yapı San. ve Tic. Ltd. Şti., Amerika Wisconsin’deki Novum Structures Holding’in Türkiye’de faaliyet gösteren firması. Işıklıklarla ilgili mühendislik hesaplamaları, strüktürel tasarım, imalat resimleri ve metodoloji Almanya’daki Novum Structures GmbH tarafından hazırlanmış. Işıklığın çelik taşıyıcısına ait elemanlar, Holding’in Amiral Gemisi olan Amerika’daki Novum Structures LLC’e ait fabrikalarında yapılmış. Projenin yönetimini ve montaj süpervizörlüğünü ise İngiltere’de bulunan Novum Structures UK üstleniyor. Novum Structures Türkiye, taahhüdü sahiplenen firma olmanın yanı sıra tüm yerel organizasyonu, lokal temin edilen malzemelerin tedariğini ve montajı kendi kadrolu personeliyle gerçekleştiriyor.

Novum Structures’ın, 2011 yılı Aralık ayında yapılan ihale sonucu üstlendiği ışıklık imalat ve montajları için koordinasyon toplantıları ve mühendislik çalışmalarına hemen başladığını söyleyen Novum Structures Türkiye Satış Müdürü Ahmet Özen, “Detaylı mühendislik çalışmalarının hemen başında, ışıklıkların AVM binasına ait dilatasyonların üzerinde olması en önemli risk olarak görüldüğünden, konu ile ilgili çözümler üretildi. Her ışıklık dört farklı blok üzerine oturuyordu ve deprem anında bu blokların birbirinden toplam 200 mm uzaklaşabileceği öngörülüyordu. Mühendislerimiz çözüm olarak ışıklıkların oturacağı kaide üzerine birer çelik kaide olmasını, bu kaidenin dört bloktan sadece birine sabitlenmesini, diğer üç bloğun üzerinde kayar mesnetler ile yatay hareketlere müsaade edecek şekilde davranmasını öngördüler” ifadelerini kullanıyor. “Diğer taraftan deprem yükleri altında sadece bir bloğa sabitlenmiş olan 73 metre uzunluğundaki üzeri cam kaplı bir çelik yapının burkularak geometrisini kaybetmemesi gerekiyordu” diyen Ahmet Özen, “Mimari olarak görselliği etkilememesi için çelik kaidenin uzun kenarları 7’şer adet 28 mm çapındaki çelik kablolarla birbirine bağlandı. Bu sayede ışıklıklar deprem yükleri altında, yapıları bozulmadan sabitlendikleri bir blokla beraber hareket edecek diğer üç bloğun üzerinde kayacak şekilde tasarlandı.” şeklinde konuşuyor.


Novum Structures Türkiye
Satış Müdürü Ahmet Özen

Yapının genel geometrisi ve strüktürel hesaplamaları tamamlandıktan sonra Almanya’daki Novum Structures GmbH’ta çelik sistemi oluşturacak parçaların ve üçgen camların imalat resimlerinin hazırlanmaya başladığını belirten Özen, iki ışıklık için tamamı birbirinden farklı ölçülerde ve imalat detayları farklı şekilde 2150 adet profil, bu profillerin birbirlerine bağlanacağı yerlerdeki 1318 adet düğüm noktası ve 1423 adet üçgen şeklinde cama ait imalat resimleri ve detayların hazırlandığını söylüyor.

Çelik profiller Amerika’da imal edildi
Çelik profillerin imalatının Amerika’daki Novum Structures LLC’nin fabrikalarında gerçekleştirildiğini ifade eden Ahmet Özen, şöyle devam ediyor: “Tamamı montaja hazır olarak imal edilen profiller akıllı kodlarla numaralandı ve Türkiye’ye sevk edildi. Strüktürel olarak farklı yükler alacak olan profillerin dışarıdan bakıldığında homojenliği sağlaması için profil ebatları 80x200 mm olarak sabit tutuldu ve değişik kuvvetlere dayanabilmesi için sadece profil et kalınlıklarında farklılıklar oluşturuldu. Fabrika imalatı tamamlanan çelik profiller sıcak daldırma galvaniz işlemine tabi tutularak korozyona karşı korumaya alındılar ve elektrostatik boya ile boyandılar. Daha sonrasında da camların sabitlenmesi için gerekli olan Novum’un ECG isimli cam tutucularının profillere montajı yapıldı. 2150 adet profilin montaj sırasında karışma olasılığını ortadan kaldırmak için üretilen profiller montaj sırasına göre sandıklanarak sahaya gönderildi.”



“Her biri yaklaşık 25 kg ağırlığındaki 1318 adet düğüm noktası ise çapı 220 mm dolu çelik ekstrüzyonların imalat resmine uygun ölçülere kesilmesi ve tüm mekanik işlemlerinin 5 akslı CNC tezgahlarda yapılması yoluyla üretildi. Elektro-galvaniz işlemiyle korozyona karşı korumaya alınan düğüm noktaları da boyanarak montaja hazır hale getirildi.”

Parçalar kaynak kullanılmadan, cıvatalarla birleştirildi
“Tamamı fabrika ortamında hazır edilen çelik parçaların sahada kaynak kullanılmadan cıvatalı olarak birleştirilmesi gerekli. Aksi takdirde malzeme üzerindeki galvaniz kaplama ve boya zarar görerek işlevsiz kalır. Toplam 8600 adet cıvata ile 2150 adet profilin 1318 adet düğüm noktasına montajı yapılacak. Her cıvatanın alacağı yükün farklı olması sebebiyle cıvataların sıkılmasından sonra tümü projelerde belirtilen tork değerlerine getirilecek.”

Solar kontrollü camlar kullanılıyor
“Çelik strüktürün tamamlanmasından sonra montaj planına göre imalatı yapılmış olan camlar profiller üzerinde yer alan cam tutucularla çelik yapının üzerine sabitlenecek. Her biri 150 kg’dan fazla olan cam panellerin vantuzlu vinçlerle yerine yerleştirilip montajı yapılacak. Camlar geometrik özelliklerinin yanı sıra mekanik performans olarak da oldukça yüksek standartlara sahip. Solar kontrollü camlar, yüksek bir ışık geçirgenliği olmasına karşın enerji geçişini azaltarak sera etkisini önlüyor ve binanın mekanik tesisatına yardımcı oluyor.”
“Camların montajının tamamlanmasının ardından cam derzleri silikonla yalıtılarak ışıklıkların kenar bitiş elemanlarının montajı ile imalat tamamlanacak. Sonuç olarak, uluslararası koordinasyonla ileri mühendislik bilgi ve tecrübeler bir ürüne odaklandığı, mimari olarak farklılaşmayı yakalamış ve fonksiyonlarını mükemmel olarak yerine getirecek bir yapı ortaya çıkıyor.”

Akasya Acıbadem Şantiyesi Üretim Koordinatörü, İnşaat Y. Mühendisi Ali Ulvi Dikbaş
“Projede çevreyi de dikkate alıyoruz”


“SAF Gayrimenkul Ortaklığı (Akkök Grup, Doğu Batı Grup, Yıldız Holding ve Sinpaş A.Ş.)’nın İstanbul Acıbadem’de inşaatını sürdürdüğü Akasya Acıbadem, toplam 630 bin metrekarelik bir alanı kapsıyor. Kent, Koru ve Göl olmak üzere üç etaptan oluşan Akasya Acıbadem’de 1344 konut ile birlikte 150 bin metrekare brüt, 85 bin metrekare kiralanabilir alana sahip bir de alışveriş merkezi bulunuyor. 2013’ün temmuz ayında bitirilmesi planlanan alışveriş merkezinin, Anadolu yakasının en büyük çekim merkezlerinden birisi olması öngörülüyor.
“Üç etaptan oluşan projenin Göl ve Koru konseptine sahip ilk iki etabı tamamlandı. Koru konseptine sahip olan etap, toplam 20 bin metrekarelik koruya, Göl konseptindeki etapsa 8 bin metrekarelik bir gölete ve 15 bin metrekarelik yeşil alana sahip. Bitirilen iki etapta bulunan 888 dairenin teslimi gerçekleştirildi ve 200’ünde yaşam başladı. Kent etabındaki 456 lüks konutun ise 2013’ün eylül ayında teslim edilmesi planlanıyor.”
“Projede, çevre ve kamu adına da dikkat çekici çalışmalar yapılıyor. 38 derslikli ilkokul, 11 kilometrelik Boğaziçi ve Fatih Sultan Mehmet köprüleri bağlantılarını da içeren yol ve 450 metre uzunluğunda metro ve metrobüs bağlantı tüneli gibi kamu yatırımı İBB ile birlikte gerçekleştiriliyor. Alışveriş merkezinin tüm girişleri tünel vasıtasıyla sağlanıyor. Bu sayede görüntü kirliliği engelleniyor ve çevre konutlara, yolların üstünde 30 bin metrekare yeşil alan sağlanıyor. Sürdürülen iki kilometrelik dere taşkın suyu ıslah çalışmasıyla da Çamlıca ve Acıbadem’den gelen taşkın suları Kurbağalıdere vasıtasıyla denize deşarj edilecek.”



---
